Тема урока: «Сценкрии. Вычисляемые трехмерные поверхности».



Пример трехмерной поверхности

Z==100*COS(КОРЕНЬ(A2*A2+B2*B2)/30)                              (1)



=ОКРУГЛ(C2;0)                                                                        (2)



=СЦЕПИТЬ(A2;",";B2;",";D2)                                                   (3)



Фрагмент таблицы



x

y

z







-50

-50

-70,77

-71

-50,-50,-71

-40

-50

-53,42

-53

-40,-50,-53

-30

-50

-36,43

-36

-30,-50,-36

-20

-50

-22,24

-22

-20,-50,-22

-10

-50

-12,85

-13

-10,-50,-13

0

-50

-9,572

-10

0,-50,-10

10

-50

-12,85

-13

10,-50,-13

20

-50

-22,24

-22

20,-50,-22

30

-50

-36,43

-36

30,-50,-36

40

-50

-53,42

-53

40,-50,-53

50

-50

-70,77

-71

50,-50,-71

-50

-40

-53,42

-53

-50,-40,-53

-40

-40

-30,96

-31

-40,-40,-31

-30

-40

-9,572

-10

-30,-40,-10

-20

-40

7,9999

8

-20,-40,8

-10

-40

19,517

20

-10,-40,20





3DСЕТЬ

11

11

-50,-50,-71

-40,-50,-53

-30,-50,-36

-20,-50,-22

-10,-50,-13

0,-50,-10

10,-50,-13

20,-50,-22

30,-50,-36

40,-50,-53

50,-50,-71

-50,-40,-53

-40,-40,-31

-30,-40,-10



Рисунок 1 Сценарий изображения поверхности, заданной формулой 1, фрагмент сценария

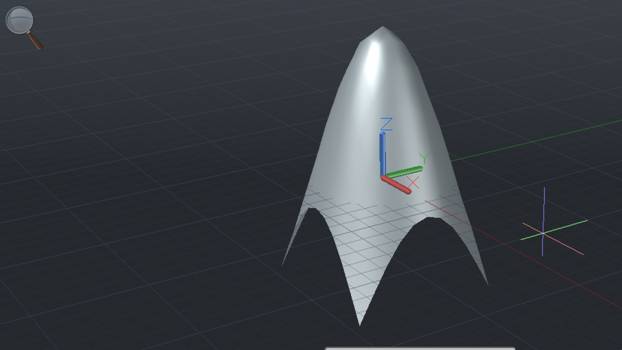

Рисунок 2 Поверхность, описываемая формулой 1



Задание:

Придумать формулу, описывающую трехмерную поврхность и построить эту поверхность, как 3DСеть с вычисляемыми координатами вершин. Размеры сети не менее 10х10.
