Урок 23 21.04.2018

Краткое содержание урока

КуМир.Исполнитель «Чертежник» - 2

1. Программа 1, которая выводит на экран несколько отрезков прямых линий

Использует вспомогательный алгоритм

использовать Чертежник
алг
нач
. вещ x,y,dx,dy
. цел i,n
. dx:=20
. dy:=20
. x:=10
. y:=0
. n:=10
. нц для i от 1 до n
. . поднять перо
. . сместиться в точку(i*dx,i*dy)
. . отрезок(x,y)
. кц
.
кон
алг отрезок(вещ x,y)

нач
. опустить перо
. сместиться на вектор(x,y)
кон

Рисунок 1 Исходный текст программы 1

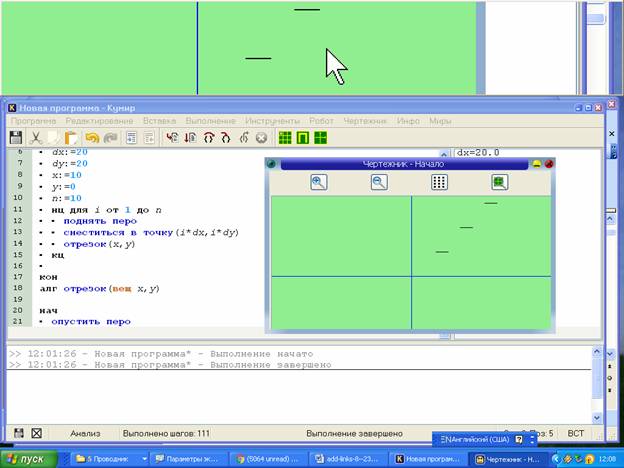

Рисунок 2. Результат выполнения программы 1

Задачи :

1. 1. Штриховая линия. Написать программу, выводящую на экран Чертежника отрезок горизонтальной штриховой прямой линии. Длина отрезка вводится с клавиатуры.

2. Штрихпунктирная линия. Написать программу, выводящую на экран Чертежника отрезок вертикальной штрихпунктирной прямой линии. Длина отрезка вводится с клавиатуры.

3. Орнамент. Написать программу, которая выведет на экран Чертежника орнамент, приведенный на стр. 200, рис. 4.6. книги [2]. Ширину одного элемента орнамента и количество этих элементов вводят с клавиатуры.

4. Заштрихованный квадрат. Написать программу, выводящую на экран чертежника изображение квадрата, одна из сторон которого горизонтальна. Внутри квадрат должен быть заполнен отрезками горизонтальных линий, расположенных с некоторым шагом. Сторону квадрата и и шаг вводят с клавиатуры.

Домашнее задание

1. Чертеж квадрата Написать программу, которая выведет на экран Чертежника чертеж квадрата с штрихпунктирными линиями, совпадающими с вертикальной и горизонтальной осями симметрии квадрата. Одна из сторон квадрата должна быть горизонтальна. Величина стороны вводится с клавиатуры.

2. Творческая.

Фигура Написать программу, которая выведет на экран Чертежника орнамент. Все необходимые размеры вводят с клавиатуры. Орнамент не должен повторять фигуры, изображаемые программами классного задания, первой программой домашнего задания, а также творческими программами других учеников.

Литература:

1. Стандарт изображения линий

ГОСТ 2.303-68 URL: http://stroysvoimirukami.ru/gost-2303-68/

2. Информатика. Задачник-практикум в 2-х томах. Т. 1 Под ред. И.Г. Семакина, Е.К. Хеннера, изд. 4, М., Бином. Лаборатория знаний, 2012.

Скачать URL: https://drive.google.com/file/d/0B6696ckkWj_zZDB2Yk4xMk1iR28/view

Задачи для допуска к зачету

Из книги, указанной в разделе «Литература» стр. 223-228

Общее задание: Написать программу для вычисления указанных выражений. Все необходимые величины вводят с клавиатуры в алфавитном порядке. В случае невозможности вычислить формулу программа должна вывести соответствующее сообщение.
