Сборная 2,5D-мерная Елка на 3D-принтере
© Шарапов Михаил Петрович, 2023
E-mail: autocad1012@yahoo.com
На подступах к Новому Году
Будем будить инженерную мысль?
Проект инженерного проекта по
технологии
Содержание работы
Демонстрация
самостоятельного, практического, быстрого, простого и понятного способа
Изготовления макета новогодней елки с использованием современных технологий 3D-моделирования и 3D-печати.
Макет
новогодней елки собирается из двух деталей: елки и планки.
Елка – макет
настоящей елки.
Чертеж елки
приведен на рисунке 2.
Планка нужна,
чтобы елка не падала.
Чертеж
планки приведен на рисунке 1.
Елка –
плоская деталь, в нижней части которой имеется паз, в который вставляется
планка.
Планка –
плоская деталь, в середине которой имеется паз, который должен быть вставлен в
паз елки.
Сборка
макета заключается в том, чтобы вставить паз планки в паз елки.
При
необходимости, можно подпилить елку или планку в тех местах, где они
сопрягаются.
Этапы работы
Создать с
помощью программы 3D-моделирования 3D-модель елки.
Создать с
помощью программы 3D-моделирования 3D-модель планки.
«Напечатать» на 3D-принтере елку.
«Напечатать»
на 3D-принтере планку.
Собрать макет
новогодней елки.
Примечание:
Необходимо тщательно воспроизвести конфигурацию кроны елки для того, чтобы
эфиродинамический резонанс мировой протоплазмы обеспечил наилучшее качество
наступающего Нового Года.

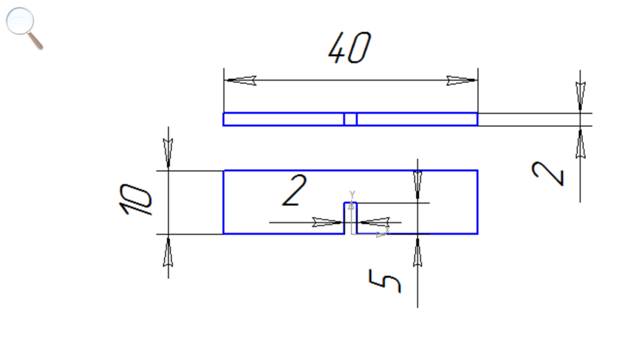

Рисунок 1
Чертеж планки

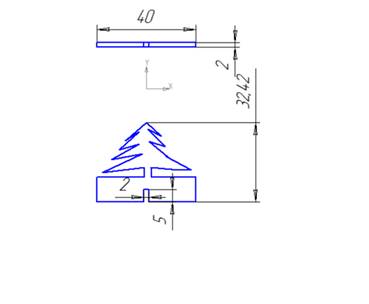

Рисунок 2
Чертеж елки
Да! Чуть не
забыл!
- Светодиоды
и пиротехника – по вкусу.
Примечание к
примечанию: текст примечания – шутка.
