Реферат

В отчете представлены результаты измерения счетной характеристики счетчика Гейгера-Мюллера типа МС-6

Измерена зависимость скорости счета от напряжения на катоде счетчика. Построена экспериментальная счетная характеристика. Экспериментальная счетная характеристика соответствует теории.
Проведено патентное исследование.

Объем: 22 стр.; 2 иллюстрации; 1 таблица; 5 источников; 3 приложения.

Ключевые слова: самогасящийся счетчик Гейгера-Мюллера, счетная характеристика.

Аннотация

Данная НИРС выполнена на основе лабораторной установки «Счетчик Гейгера-Мюллера», которая входит в комплекс учебных лабораторных работ в лаборатории «Методы регистрации излучения» кафедры №11 НИЯУ МИФИ.

Описание физического обоснования эксперимента приведено в лабораторном практикуме по курсу «Экспериментальные методы ядерной физики», лабораторная работа «Счетчик Гейгера-Мюллера».

Объектом исследования является счетчик Гейгера-Мюллера типа МС-6. Целью настоящей работы является измерение счетной характеристики данного счетчика.

К работе прилагаются литературный обзор и патентные исследования по данной теме.

Определения

В настоящем отчёте о НИРС используются следующие термины с соответствующими определениями:

Потенциал зажигания – напряжение, приложенное к электродам, при котором начинает расти скорость счёта.[1]

Скорость счёта – число импульсов n, регистрируемых счётчиком в единицу времени.[1]

Счетная характеристика – зависимость скорости счёта от напряжения U₀, приложенного к электродам, при постоянной интенсивности облучения.[1]

Обозначения и сокращения

НИРС – научно исследовательская работа студента

СП – счетный прибор

ТУ – технические условия

Ф – формирователь

ЭП – эммитерный повторитель

U_заж – потенциал зажигания

N – число зарегистрированных импульсов

n – скорость счета

t – время экспозиции

U₀ – напряжение на катоде

Введение

Счётчик Ге́йгера—Мю́ллера — газоразрядный прибор для автоматического подсчёта числа попавших в него ионизирующих частиц. Представляет собой газонаполненный конденсатор, который пробивается при пролёте ионизирующей частицы через объём газа. Изобретён в 1908 году Гансом Гейгером.

Дополнительная электронная схема обеспечивает счётчик питанием (как правило, не менее 300 В), обеспечивает, при необходимости, гашение разряда и подсчитывает количество разрядов через счётчик.Счётчики Гейгера разделяются на несамогасящиеся и самогасящиеся (не требующие внешней схемы прекращения разряда).

Широкое применение счётчика Гейгера—Мюллера объясняется высокой чувствительностью, возможностью регистрировать разного рода излучения, сравнительной простотой и дешевизной установки.

Счетчики Гейгера-Мюллера относятся к газовым ионизационным детекторам, работающим в режиме самостоятельного газового разряда. Счетчики Гейгера-Мюллера имеют различную геометрическую форму (цилиндрические, торцевые и т.д.).

Рассмотрим механизм возникновения самостоятельного газового разряда на примере цилиндрического детектора, заполненного инертным газом, в котором диаметр катода (цилиндра) много больше диаметра анода (металлической нити, натянутой по оси цилиндра).

Известно, что при повышении разности потенциалов в газовых цилиндрических детекторах, заполненных инертными газами, электроны первичной ионизации при дрейфе к аноду создают в области ударной ионизации вблизи анода электронно-ионные лавины и возбужденные атомы или молекулы газа, которые, возвращаясь в основное состояние, испускают кванты ультрафиолетового излучения.

Эти фотоны практически не поглощаются в газе, попадают на катод и за счет внешнего фотоэффекта на нем создают дополнительные свободные электроны. Другим источником электронов являются положительные ионы инертного газа. Эти ионы имеют потенциальную энергию, превышающую удвоенную работу выхода с поверхности катода, поэтому, подходя к катоду из области ударной ионизации, также приводят к появлению свободных электронов (вторичные процессы на катоде). Эти электроны под действием электрического поля дрейфуют к нити, в свою очередь образуя электронно-фотонные лавины. Общее число электронов с катода определяется величиной γmN₀, где γ – вероятность образования свободного электрона за счет вторичных процессов на катоде (γ ~ 10^-4), m – коэффициент усиления, равный отношению полного числа пар ионов N в лавине к числу пар N₀, первоначально созданных регистрируемой частицей.

Если газовое усиление не очень велико γm в этой области напряжений существенно меньше единицы. При дальнейшем повышении разности потенциалов между электродами m растет и наступает момент, когда γm → 1.

Это означает, что каждая электрон-ионная лавина в области ударной ионизации за счет вторичных процессов на катоде способна создать в среднем один свободный электрон, который, свою очередь, дает следующую лавину и т.д. Это приводит к возникновению самоподдерживающегося разряда в детекторе, который принято называть самостоятельным.

Самостоятельный газовый разряд можно использовать для регистрации ионизирующих излучений, если создать условия его гашения до попадания в рабочий объем следующей частицы.

Рассмотренный выше тип непрерывного самоподдерживающегося разряда в детекторе, заполненном только инертным газом, например аргоном, когда повторное развитие лавин идет за счет вторичных процессов на катоде, в настоящее время для целей регистрации не используется. Это связано с трудностями в гашении возникающего разряда, которое достигается только специально организованной внешней цепью (см., например, [2]). На практике реализован другой тип счетчиков, так называемые самогасящиеся счетчики Гейгера-Мюллера, в которых практически полностью подавлены вторичные процессы на катоде, а развитие и гашение разряда, благодаря специальным добавкам к основному газу, идет непосредственно в объеме газовой смеси.

В самогасящихся счетчиках газовая смесь состоит из основного газа (обычно аргона ~ 90%) и примесного (гасящего) газа (~ 10%), представляющего собой сложное органическое соединение (пары спирта, эфира и т.п.).

Необходимо, чтобы компоненты рабочей смеси счетчика обязательно удовлетворяли следующему условию: потенциал ионизации гасящего газа должен быть меньше первого потенциала возбуждения основного газа (аргона).

Механизм развития и гашения разряда при этом условии выглядит следующим образом. Электроны, образованные на следе заряженной частицы в газовом промежутке счетчика, под действием внешнего электрического поля дрейфуют к аноду. Около анода (нити) возникают электронно-ионные лавины и возбужденные атомы и молекулы газа. Возбужденные атомы аргона, переходя в основное состояние, испускают кванты ультрафиолетового излучения, энергия которых равна первому потенциалу возбуждения аргона (~ 11,6 эВ).

Молекулы гасящей добавки активно поглощают это излучение, т.к. энергия их ионизации меньше энергии фотонов. Т.о. идет интенсивная фотоионизация молекул гасящей добавки (давление гасящего газа выбирают так, чтобы длина пробега фотона до поглощения не превышала 1 мм) вблизи анода, приводящая к образованию дополнительных свободных электронов, которые в свою очередь дают начало новым электронно-ионным лавинам.

Таким образом, происходит распространение лавин вдоль нити до тех пор, пока весь счетчик не будет охвачен разрядом. Для счетчиков средних размеров скорость распространения разряда вдоль нити 10⁶ - 10⁷ см/с и, следовательно, время распространения – 10^-5 – 10^-6с.

Естественно в процессе развития разряда возникает и большое количество возбужденных молекул гасящего газа.

Однако возбужденные сложные молекулы добавки либо диссоциируют на составляющие их радикалы, либо, переходя в основное состояние, испускают длинноволновые фотоны, которые фотоэффект на катоде не производят.

Электроны, имеющие большую подвижность, быстро собираются на аноде, ионы создают около нити объемный положительный заряд. Этот заряд понижает в конечном счете напряженность электрического поля вблизи нити до значения, при котором ударная ионизация уже невозможна и активная стадия разряда заканчивается.

Ионы аргона при дрейфе к катоду испытывают много соударений с молекулами гасящего газа. Так как потенциал ионизации гасящей добавки меньше, чем потенциал ионизации аргона, то в конечном счете ион аргона захватывает электрон от молекулы гасящего газа и нейтрализуется. Поэтому к катоду подходят в основном ионы гасящего газа.

В отличие от ионов аргона ионы добавки, подходя к поверхности катода вырывают не два, а один электрон, нейтрализуются, оказываются в возбужденном состоянии и диссоциируют на радикалы. Следовательно, при нейтрализации ионов добавки на катоде не возникает свободных электронов, которые могли бы инициировать повторный разряд в счетчике.

Таким образом, в самогасящемся счетчике Гейгера-Мюллера сохранены вторичные процессы, обеспечивающие развитие лавин в области ударной ионизации за счет фотоионизации примеси, при одновременном подавлении вторичных процессов с катода (mγ << 1).

В самогасящемся счетчике Гейгера-Мюллера для возникновения разряда достаточно образования в его рабочем объеме одной электронно-ионной пары. При этом амплитуда на его выходе может достигать единиц вольт. Амплитуда импульса напряжения на выходе не зависит от первичной ионизации, созданной заряженной частицей в газе. Поэтому для спектрометрии ионизирующих излучений счетчик Гейгера-Мюллера не пригоден.

Форма и амплитуда импульса напряжения во внешней цепи счетчика Гейгера зависят от величины сопротивления нагрузки R и эквивалентной емкости С (емкость счетчика и подключенных к нему цепей электронных устройств). При выборе сопротивления нагрузки R внешней цепи исходят обычно из сопоставления времени распространения разряда вдоль нити (10^-5 – 10^-6 с) с постоянной времени внешней цепи RC. Для счетчика средних размеров оптимальное значение сопротивления нагрузки лежит в диапазоне 10⁵ – 10⁶ Ом. При таком выборе величины сопротивления время нарастания и время спада импульса примерно одинаковы.

Рис.1. Счетная характеристика счетчика Гейгера-Мюллера

Основной характеристикой счетчика Гейгера-Мюллера является счетная характеристика – зависимость числа импульсов n, регистрируемых счетчиком в единицу времени (скорость счета) от напряжения U₀, приложенного к электродам, при постоянной интенсивности облучения. На рис.1 изображена типичная счетная характеристика счетчика. В области напряжений от начального U_н до конечного U_к (на «плато») скорость счета практически постоянна. В области напряжений U₀ < U_н скорость счета резко падает и при напряжении на счетчике U₀ = U_заж , называемом потенциалом зажигания, практически равна нулю. В области U₀ < U_н амплитуды импульсов напряжения от счетчика сравнительно невелики и еще зависят от начальной ионизации. Некоторые импульсы напряжения оказываются меньше порога чувствительности счетного устройства и поэтому не регистрируются последним. При U₀ > U_к число регистрируемых импульсов резко возрастает за счет так называемых ложных импульсов. Наличие ложных (не связанных с прохождением частиц) импульсов обусловлено тем, что возможность повторения активной стадии разряда за счет вторичных эффектов на катоде абсолютно не исключена.

Описание установки и методики измерения

В работе исследуется счетная характеристика счетчика типа МС-6. Счетчик имеют цилиндрическую форму: катод – тонкий слой меди, нанесенный на внутреннюю поверхность стеклянного баллона; анод – тонкая металлическая нить, натянутая по оси цилиндра. Радиус катода – 1 см, радиус анода – 100 мкм. Длина счетчика – двадцать пять сантиметров. Счетчик наполнен смесью аргона (90%) и паров сложного органического соединения (10%) до давления 7,3·10³Па.

Функциональная схема установки для исследования счетных характеристик счетчика Гейгера-Мюллера приведена на рис.2. Высокое напряжение (отрицательной полярности) подается на катод счетчика С₁ от стабилизированного выпрямителя БНВ2-09. Импульсы напряжения с анода счетчика через ЭП (входное сопротивление R= 10⁶ Ом) и Ф поступают на СП-1 (тип ПСО20-еМ). К выходу ЭП подключен осциллограф С1-49.

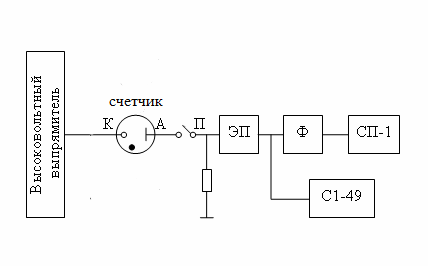

Рис.2. Функциональная схема установки для измерения характеристик счетчика Гейгера-Мюллера

Для снятия счетной характеристики необходимо: установить источник гамма-квантов (⁶⁰Со) в держатель источников. Подключить с помощью переключателя «С₁» счетчик к регистрирующей схеме (см. рис.2).

Установить на СП-1 время экспозиции 1000 с и включить пуск СП. Постепенно повышая напряжение на электродах счетчика, определить напряжение, соответствующее U_заж, т.е. определить начало счета.

Изменяя напряжение через 5-10 В от значения U_заж, снять зависимость числа импульсов N от напряжения U₀. Рекомендованный диапазон изменения напряжения – от U_заж до 950 В (но не более 950 В, иначе счетчик может выйти из строя).

Время измерения t выбрать таким, чтобы статистические флуктуации в числе импульсов на «плато» не превышали 5%. Выбрав время измерения, изменить, если это нужно, время экспозиции на приборе СП-1.

При снятии счетной характеристики следует обратить внимание на скорость счета импульсов при приближении к значению U_к (см.рис.1). По типовым характеристикам счетчика наибольший допускаемый наклон «плато» - 0,1% на 1 В изменения напряжения. Скорость счета импульсов в конце «плато» не должна отличаться от скорости счета импульсов в начале «плато» больше, чем на 10% (для «плато» протяженностью 100В). Если это условие не выполняется, то измерения следует прекратить и напряжение снизить, так как дальнейшее напряжение может привести к возникновению непрерывного газового разряда. При этом газовая смесь, наполняющая счетчик, вследствие диссоциации большого количества молекул примесного газа потеряет «гасящие» свойства.

Экспериментальная часть

Для исследования был использован счетчик С1 2-й лабораторной установки в лаборатории «Методы регистрации излучения» кафедры №11 НИЯУ МИФИ

Был определен потенциал зажигания.

U_заж = 685В

Выбрано время экспозиции.

t = 30c

Была снята зависимость числа импульсов N от напряжения U₀ подаваемого на катод счетчика. Далее посчитана скорость счета n для каждого значения напряжения U₀

Результаты приведены в табл.1

табл.1

U0,B	N, имп.	n, имп./с
680 685 690 700 710 720 730 740 750 760 770 780 790 800 810 820 830 840 850 860 870 880 890 900 910 920 930 940 950	0 28 712 930 989 998 1008 1011 1003 1015 1038 1026 1025 1026 1031 1024 1027 1027 1050 1014 1028 1049 1057 1070 1066 1069 1064 1079 1073	0 0,9 23,7 31,0 33,0 33,3 33,6 33,7 33,4 33,8 34,6 34,2 34,2 34,2 34,4 34,1 34,2 34,2 35,0 33,8 34,3 35,0 35,2 35,7 35,5 35,6 35,5 36,0 35,8

По результатам измерений построена счетная характеристика счетчика Гейгера-Мюллера типа МС-6. На графике отложены ошибки результатов измерений.

Заключение

В эксперименте была измерена и построена счетная характеристика самогасящегося счетчика Гейгера-Мюллера типа МС-6 (граф.1). Зависимость соответствует ожидаемой. На графике видно четко выраженное “плато”

Полученная зависимость может служить для образовательного процесса в качестве эталонной для сравнения результатов, полученных при выполнении лабораторных работ или других НИРС на той же установке.

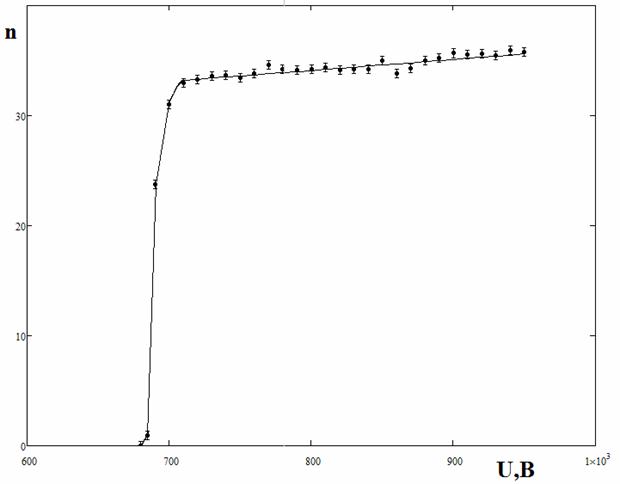

граф.1 Счетная характеристика самогасящегося счетчик Гейгера-Мюллера типа МС-6

Приложение А(обработка результатов измерений)

По разбросу точек на экспериментальном графике видно, что настоящее отклонение меньше, чем статистическая ошибка √ N

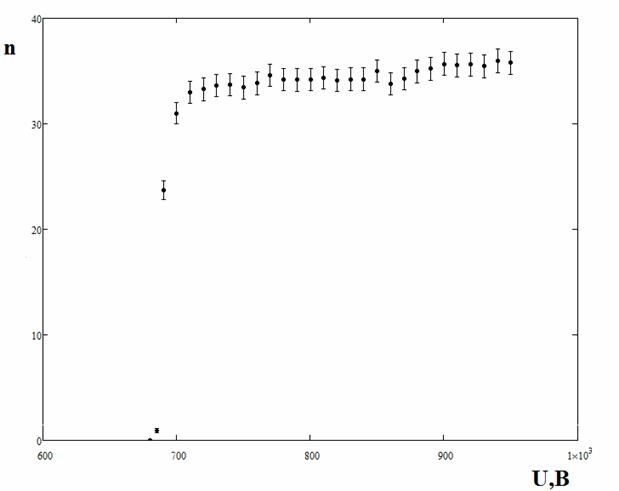

граф.2 Экспериментальная зависимость скорости счета от напряжения на катоде для счетчика Гейгера-Мюллера типа МС-6

Методом парных точек был найден коэффициент наклона “плато”

k=(0.0103 ± 0.0003)

После этого вычислено квадратичное отклонение от теоретической зависимости
Δn=0.4

Приложение Б(литературный обзор)

В ходе работы был проведен литературный обзор на тему “Счетная характеристика счетчик Гейгера”. Сложность литературного обзора заключается в том, что отсутствуют исследования по данной теме, однако во многих работах приводится теоретические графики данной характеристики.

Теоретические графики счетной характеристики для сравнения присутствуют в [1],[3] и [4]

В [1] подробно описан принцип работы счетчика Гейгера-Мюллера, а именно механизм возникновения самостоятельного газового разряда, механизм развития и гашения разряда в случае самогасящегося счетчик. Также присутствует описание счетной характеристики.

В [3]описана конструкция счетчика Гейгера-Мюллера, описание его основных характеристик и применение счетчика

В [4] подробно описаны особенности газового разряда, подробное описание поведения первичных электронов и фотоэлектронов в зависимости от приложенного напряжения, а также рабочие характеристики счетчика Гейгера-Мюллера.

В [5] приведены основные характеристики счетчика Гейгера-Мюллера типа МС-6

Приложение В. Патентные исследования.

Патентный обзор проводился по ключевым словам:

-счетчик Гейгера-Мюллера

- газоразрядный счетчик Гейгера

- самогасящийся счетчик Гейгера

Поиск осуществлялся по данным источникам:

1) http://ru-patent.info/

2) http://www.sibpatent.ru/patent

3) http://www1.fips.ru

Область поиска: Российская Федерация, за 10 лет.

Результаты поисков представлены в таблице:

N	Предмет поиска (объект исследования, его составные части)	Страна выдачи. Классификационный индекс.	Заявитель (патентообладатель). Номер заявки. Дата подачи, дата публикации.	Название изобретения
1	СПОСОБ ПОИСКА И ОБНАРУЖЕНИЯ ИСТОЧНИКОВ ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ	РФ G01T1/169	Федеральное государственное автономное образовательное учреждение высшего профессионального образования "Уральский федеральный университет имени первого Президента России Б.Н. Ельцина" (RU) 2011111915/28, 29.03.2011 20.07.2012	Изобретение относится к области радиационного контроля с использованием ионизационных счетчиков (пропорциональных или счетчиков Гейгера) или сцинтилляционных детекторов. Сущность изобретения заключается в том, что способ поиска и обнаружения источников ионизирующих излучений с использованием перемещаемых по территории (зоне) поиска ионизационных счетчиков или сцинтилляционных детекторов, заключающийся в непрерывном измерении средней скорости счета аддитивной смеси сигнала и фона n(t) в процессе движения детектирующей системы по обследуемой территории, обработке полученной измерительной информации путем разбиения вектора n(t) на участки времени экспозиции tэксп, длительность каждого из которых одинакова и составляет предпочтительно (8-15)·t e, определении значения средней скорости счета фона b, амплитуды предполагаемого сигнала am и положения сигнала tm на шкале времени, далее вычислении параметра по формуле где te - эффективная длительность сигнала, сравнении с порогом q0, определяемым по заданной вероятности ложных тревог, и принятии решения об обнаружении искомого объекта в случае, если >q0, при этом обработку полученной измерительной информации осуществляют путем последовательного увеличения эффективной длительности сигнала te в (1,3±0,1) раза от минимального te1=4·t , далее te2=6·t , te3=8·t , и т.д. до максимального значения te 100 с (где t - интервал времени дискретизации вектора n(t)), вычисления параметра j по (1) для каждого значения tej и для того из значений tej=tem, для которого параметр j принимает максимальное значение m, вычисления значения оценки искомого расстояния между детектором и источником ИИ по формуле R*=k k· 0·tem, где 0 - средняя скорость перемещения детектирующей системы, а коэффициент kk равен 2,0-2,8 в зависимости от конструкции детектора. Технический результат - повышение точности оценки местоположения обнаруженного источника.
2	УСТРОЙСТВО ДЛЯ ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯ	РФ G01T1/02	Государственное образовательное учреждение Высшего профессионального образования Самарский государственный медицинский университет (RU) 2007113349/22, 09.04.2007 10.09.2007	1. Устройство для дозиметрического контроля, содержащее корпус с размещенным в нем счетчиками Гейгера-Мюллера, микроконтроллером и жидкокристаллическим табло, отличающееся тем, что корпус установлен на горизонтально расположенной штанге с возможностью перемещения и размещения в заданном положении при помощи фиксирующего элемента, при этом на концах штанги при помощи втулок размещены установочные элементы, снабженные винтовыми фиксаторами рабочей длины установочных элементов, а на свободных концах установочных элементов размещены фиксаторы устройства на вертикальной стенке объекта.
3	МОБИЛЬНОЕ РАДИОУСТРОЙСТВО С ДЕТЕКТОРОМ ИЗЛУЧЕНИЯ	РФ H04M1/00	Елин Владимир Александрович (RU) 2012132900/07, 01.08.2012 20.02.2013	1. Мобильное радиоустройство, содержащее корпус, в котором размещены электрически связанные между собой приемопередающее устройство и процессор, к которому подключены монитор, клавиатура, блок памяти, блок питания, лицевая фотокамера и средства звуковой сигнализации, а также последовательно связанные детектор излучения и блок сопряжения, выход которого подключен к процессору, выполненному с возможностью формирования звуковых и визуальных сигналов дозиметра и радиометра с помощью упомянутых средств звуковой сигнализации и монитора, отличающееся тем, что детектор излучения выполнен в виде газоразрядного счетчика Гейгера-Мюллера, снабженного умножителем напряжения.
4	ДЕТЕКТОР ИЗЛУЧЕНИЯ ПРЕИМУЩЕСТВЕННО ДЛЯ МОБИЛЬНОГО РАДИОУСТРОЙСТВА	РФ G01T1/00	Открытое акционерное общество "Интерсофт Евразия" (RU) 2013114191/28, 29.03.2013 27.10.2013	1. Детектор излучения, содержащий корпус, в котором размещены связанные между собой чувствительный элемент для регистрации излучения и микропроцессор, подключенный формирователем выходного сигнала к коммутатору контактного штекера, выполненного с возможностью его установки в разъем мобильного радиоустройства, при этом корпус выполнен составным из двух частей шарнирно соединенных между собой с возможностью взаимного поворота, а контактный штекер размещен на одной из частей корпуса и направлен свободным концом к другой части корпуса, которая выполнена с выемкой под штекер. 2. Детектор по п.1, отличающийся тем, что чувствительный элемент выполнен в виде газоразрядного счетчика Гейгера-Мюллера.
5	СПОСОБ ЭЛЕКТРИЧЕСКОЙ ПОВЕРКИ ВОЙСКОВЫХ ИЗМЕРИТЕЛЕЙ МОЩНОСТИ ДОЗЫ ГАММА-ИЗЛУЧЕНИЯ	РФ РФ G01T1/18	ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УЧРЕЖДЕНИЕ "33 ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ" МИНИСТЕРСТВА ОБОРОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ (RU) 2009103965/28, 05.02.2009 10.08.2010	Способ электрической поверки измерителей мощности дозы гамма-излучения, в которых в качестве детектора используется счетчик Гейгера-Мюллера, состоящий в моделировании полей гамма-излучения, определение погрешности в контрольных точках, корректировку чувствительности в тех точках диапазона измерения, где погрешность превышает допустимые пределы, отличающийся тем, что разброс чувствительности работоспособного газоразрядного счетчика считается много меньшим допускаемой погрешности прибора и моделирование полей гамма-излучения осуществляется не с помощью источников ионизирующих излучений, а подачей электрических сигналов определенной частоты на измерительный тракт схемы поверяемого прибора.
6	МАЛОГАБАРИТНОЕ УСТРОЙСТВО ДЛЯ ВИЗУАЛИЗАЦИИ ИСТОЧНИКОВ ГАММА-ИЗЛУЧЕНИЯ	РФ G01T1/16	Государственное научное учреждение "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ГНУ ЦНИИ РТК) (RU) 2010102783/28, 27.01.2010 10.08.2011	Изобретение относится к области ядерного приборостроения и может быть использовано при радиационном мониторинге в качестве средства визуализации источников гамма-излучения. Устройство содержит кодирующую маску, матрицу детекторов, видеокамеру и блок электроники, микроЭВМ, дисплей и пульт управления. Матрица детекторов выполнена в виде набора идентичных линеек, на которых в качестве чувствительных элементов установлены счетчики Гейгера-Мюллера СБМ21 по равному количеству счетчиков в каждой линейке. Блок электроники содержит блок контроллеров, преобразователь высоковольтный, блок аккумуляторов, модуль согласования, связанные общей информационной внутрисистемной CAN-магистралью. Матрица детекторов связана с блоком контроллеров, состоящим из набора идентичных контроллеров, каждый контроллер связан с соответствующей линейкой матрицы. Вход блока контроллера подключен к выходу преобразователя высоковольтного, а его выход - на CAN-магистраль, входы преобразователя высоковольтного связаны с выходом блока аккумуляторов и с выходом пульта управления, выход видеокамеры и вход дисплея через модуль согласования связаны с микроЭВМ, причем все модули устройства размещены в одном корпусе. Технический результат - расширение диапазона измерений.
7	СПОСОБ ЭЛЕКТРИЧЕСКОЙ ПОВЕРКИ ВОЙСКОВЫХ ИЗМЕРИТЕЛЕЙ МОЩНОСТИ ДОЗЫ ГАММА-ИЗЛУЧЕНИЯ	РФ G01T1/18	ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УЧРЕЖДЕНИЕ "33 ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МИНИСТЕРСТВА ОБОРОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" (RU) 2009103965/28, 05.02.2009 27.04.2012	Изобретение относится к метрологическому обеспечению войсковой дозиметрической аппаратуры. Сущность изобретения заключается в том, что способ электрической поверки войсковых измерителей мощности дозы гамма-излучения, в которых в качестве детектора используется счетчик Гейгера-Мюллера, состоит в моделировании полей гамма-излучения, определении погрешности в контрольных точках, корректировке чувствительности в тех точках диапазона измерения, где погрешность превышает допустимые пределы, при этом разброс чувствительности работоспособного газоразрядного счетчика считается много меньшим допускаемой основной погрешности прибора и моделирование полей гамма-излучения осуществляется не с помощью источников ионизирующих излучений, а подачей электрических сигналов определенной частоты на измерительный тракт схемы поверяемого прибора. Технический результат - исключение облучения обслуживающего персонала и повышение производительности работ.
8	УСТРОЙСТВО НАКОПЛЕНИЯ И ОБРАБОТКИ ИНФОРМАЦИИ	РФ G06F11/00	Федеральное государственное унитарное предприятие "Приборостроительный завод" (RU) 2005114435/22, 11.05.2005 10.10.2005	1. Устройство накопления и обработки информации, состоящее из блоков питания, узлов сопряжения с блоками детектирования, модуля центрального процессора, узла выдачи данных на вышестоящий уровень и модуля индикации, отличающееся тем, что имеет аппаратно-программные средства, обеспечивающие защиту цепей питания и сигнальных линий связи от перегрузок по напряжению и электромагнитных помех. 2. Устройство накопления и обработки информации по п.1, отличающееся тем, что обеспечивает вычисление и сохранение израсходованного ресурса для блоков детектирования, содержащих счетчик Гейгера-Мюллера.

Из результатов патентного поиска можно сделать вывод, что в последние годы счетчик Гейгера-Мюллера используется в различных отраслях промышленности. Его использование и усовершенствование остается актуальным в наши дни. Из тенденции патентования за последние 10 лет следует, что счетчик Гейгера-Мюллера по-прежнему используется в различных устройствах в качестве детектора

Список использованной литературы

[1] Бондаренко В. Г. Счетчик Гейгера-Мюллера [Текст]: лабораторная работа / В. Г. Бондаренко [и др.]. - Москва: МИФИ, 2009. - 20 с. - ISBN 978-5-7262-1164-0

[2] Инструкция по безопасности труда студентов, проходящих лабораторный практикум на кафедре № 11 МИФИ [Текст]: Регистрационный номер инструкции: II – 1988 – 85 БТ.

[3]Физический энциклопедический словарь. Ред. А. М. Прохоров, М., Советская энциклопедия, 1983.

[4] Жученко, Ю.М. Радиационные методы измерений в биогеохимических объектах[Текст] / Ю. М. Жученко:2013 – 49 c.

[5]Паспорт счетчик Гейгера-Мюллера типа МС-6[Текст]/ - Москва: 1976. – 2 c.
