0. Нет титульного листа Все, что относится к описанию, должно быть в едином документе.Описание экспериментальной установки и методики эксперимента.

Описание экспериментальной установки.

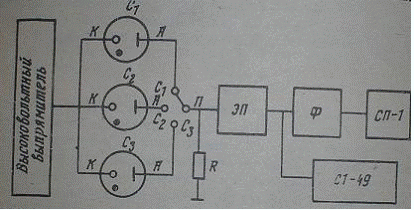

Рис 1. Функицональная схема установки для измерения характеристик счётчика Гейгера- Мюллера.

Функциональная схема лабораторной установки для исследования счётных характеристик и временных параметров счётчика Гейгера-Мюллера приведена на рис. 1. Высокое напряжение (отрицательной полярности) подаётся на катоды счётчиков (С1, С2, С3) от стабилизированного выпрямителя БНВ2-09. Импульсы напряжений с анода одного из счётчиков через эммитерный повторитель (ЭП) (Входное сопротивление R= Ом поступают на счётный прибор СП-1 (тип ПС02-2еМ). К выходу эммитерного повторителя подключён осциллограф С1-49.

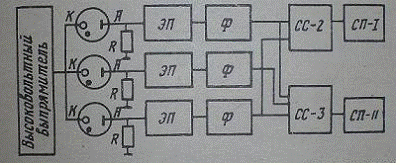

рис 2. Функциональная схема установки для измерения эффективности регистрации счётчиком космических заряженных частиц.

Для определения эффективности регистрации космических частиц применяется телескоп из трёх самогасящихся счётчиков Гейгера-Мюллера (см рис 2.).

Импульсы от счётчиков после эмиттерных повторителей (ЭП) и формирователей (Ф) поступают на схемы двойных (СС-2) и тройных (СС-3) совпадения. Число двойных совпадений регистрируется счётным прибором СП-1, тройных — СП-П (тип ПСО2-2еМ).

Телескоп из трёх счётчиков Гейгера-Мюллера, блок высоковольтного питания БНВ2-09, электронные схеамы, блок питания электронных схем БН-101-1 и два держателя для источников гамма-квантов размещены в одном каркасе. На передней панели блока электронных схем расположен переключатель «С1, С2, С3, совпадения»). При положениях переключателя «С1, С2, С3» один из счётчиков подключается к схеме ихображённой на рис. 1. В положении «Совпадения» реализуется схема телескопа (см рис 2).
